Alumínium ablakok és ajtókszéles körben használják a lakossági, kereskedelmi, ipari és sokemeletes építészetben, mert egyesítik a szerkezeti szilárdságot, a tervezési rugalmasságot, az időjárásállóságot, az alacsony karbantartási igényt és a modern üvegezési rendszerekkel való kompatibilitást. A leghatékonyabb specifikáció azonban nem egyszerűen az alumínium megválasztása. A keretsorozat, az ötvözet minősége, a nyílás konfigurációja, az üveg felhalmozódása, a hőleválasztás, a tömítések, a vasalat, a felületkezelés, a vízelvezetés és a beépítési részletek mind befolyásolják a kész nyílás végső teljesítményét. Ez az útmutató elmagyarázza, hogyan működnek együtt ezek az elemek, hogyan lehet összehasonlítani a gyakori konfigurációkat, hogyan lehet egy rendszert az épületkörnyezethez igazítani, és hogyan lehet elkerülni azokat a specifikációs hibákat, amelyek csökkenthetik a kényelmet vagy a szolgáltatási teljesítményt.
Tartalomjegyzék
Kattintson bármelyik szakaszra, hogy közvetlenül a témára ugorjon.
- 1. Miért számít az anyagválasztás a modern nyílásokban?
- 2. A strukturális rendszer megértése
- 3. Hogyan befolyásolja az ötvözetválasztás a teljesítményt
- 4. Hogyan működik a keretsorozat és a profilmélység
- 5. Választás a megnyitó konfigurációk között
- 6. Hőteljesítmény és időjárás szabályozás
- 7. Üveg, tömítések, hardver és vízelvezető
Miért számít az anyagválasztás a modern nyílásokban?
Az ablak vagy ajtó több, mint egy keret egy üvegtábla körül. Az épület burkolatának részét képezi, befolyásolja, hogy az emberek hogyan tapasztalják meg a belső teret, és ismételt nyitási ciklusok, változó hőmérsékletek, szélnyomás, eső, napfény és napi takarítás mellett kell dolgoznia.
Éppen ezért az anyagválasztást a rendszertervezéssel együtt kell mérlegelni. Az alumínium vonzó az építészeti alkalmazásokhoz, mert az erő, a méretstabilitás, a gyártási rugalmasság és a viszonylag kis szerkezeti súly hasznos kombinációját kínálja. Bonyolult részekre is extrudálható, lehetővé téve a tervezők és a gyártók számára, hogy egy összehangolt profilrendszerbe integrálják a kamrákat, az üvegezési zsebeket, a vízelvezető utakat, a tömítéseket, a rögzítőelemek helyét és más funkcionális jellemzőket.
Lakossági projektek esetén ez vékony látótereket és praktikus szellőzést jelenthet. Kereskedelmi épületek esetében a prioritások eltolódnak a nagyobb üvegezett területek, az ismételt nyitási ciklusok, az erősebb hardver vagy a levegő és a víz mozgásának szigorúbb szabályozása felé. Tengerparti környezetben különösen fontossá válik a felületvédelem és a korrózióállóság. Erős szeles környezetben a profilgeometria, a megerősítés, az üveg kiválasztása és a lehorgonyzás kiemelt figyelmet érdemel.
A profilok az üvegezésből, a vasalatokból, a szélnyomásból és a működési erőkből származó terhelést átadják az épület szerkezetére.
A keretek, a tömítések, a vízelvezető csatornák és az üvegezés együttesen korlátozzák a levegő és a víz nem kívánt mozgását.
A profil méretei, látványvonalai, felülete, színe és nyitási stílusa befolyásolja a homlokzat vizuális nyelvét.
A hardver és a keret geometriája határozza meg, hogy az egység milyen könnyen nyílik, csukódik, reteszelődik, szellőzik, és milyen könnyen marad az egység.
A legerősebb rendszereket tehát nem egyetlen jellemző határozza meg. A teljesítmény a koordinációból fakad. A jó minőségű ötvözet nem tudja kompenzálni a rossz vízelvezetést. Egy erős keret nem tud megbízható tömítést létrehozni, ha a szárny geometriája pontatlan. A kiváló üveg nem tudja legyőzni a rosszul felszerelt kerületi illesztést. A teljes szerelvényt egyetlen tervezett nyílásnak kell tekinteni.
A strukturális rendszer megértése
Az alumínium nyílások alapvető szerkezeti logikája egyértelmű: extrudált profilok alkotják a keretet és a mozgatható részeket, az üvegezést erre a célra szolgáló zsebekben tartják, a vasalatokat megerősített területeken helyezik el, a tömítőelemek pedig lezárják a rögzített és mozgó részek közötti rést.
A rendszert ezeknek az elemeknek a kölcsönhatása teszi kifinomultabbá. A kívülről kompaktnak tűnő profil több belső kamrát is tartalmazhat. Ezek a kamrák segíthetnek a merevségben, a vízelvezetésben, a rögzítőelemek elhelyezésében vagy a hőleválasztásban. A tényleges profilgeometria tehát sokkal hasznosabb technikai történetet tud elmondani, mint a látható felület önmagában.
Fix keretek és működtethető részek
A rögzített kerületi keret biztosítja a kapcsolatot a nyílás és a fal között. Meg kell őriznie geometriáját, miközben ellenáll a szárnyon és az üvegezésen áthaladó terheléseknek. Ezzel szemben a kezelhető szakaszoknak egyensúlyba kell hozniuk a merevséget a mozgással. Méreteiknek kellően stabilnak kell maradniuk ahhoz, hogy a hardver megfelelően működjön, és a tömítések folyamatosan érintkezzenek egymással.
Az üveges zseb
Az üvegzseb határozza meg az üveg elhelyezését, alátámasztását, rögzítését és lezárását. A jól megtervezett zseb megfelelően megtámasztja az üveget, miközben helyet hagy a tömítéseknek, a rögzítőtömböknek, a vízelvezetésnek és a szükséges üvegvastagságnak. Gyártás előtt mindig ellenőrizni kell az üvegszerkezet és a profilrendszer kompatibilitását.
Illesztések és csatlakozási pontok
A sarokkötéseket és a mechanikai csatlakozásokat gyakran figyelmen kívül hagyják a vizuális összehasonlítás során, mert nem ezek a legszembetűnőbb részei a kész nyílásnak. Ennek ellenére befolyásolhatják a beállítást, a merevséget, a tömítés folytonosságát és a hosszú távú működést. A precíziós vágás és a pontos sarokszerelés különösen fontos, ha több egységet szerelnek össze egy folyamatos homlokzatba.
A projektcsapatok számára hasznos szokás, hogy teljes metszetrajzot kérnek ahelyett, hogy csak fényképek alapján értékelnék a keretet. Egy metszet egyetlen nézetben felfedheti a profilmélységet, a kamraelrendezést, az üvegezési ráhagyást, a hőgát elhelyezkedését, a vízelvezető útvonalat, a tömítések helyzetét és a hardverfelületet.
Alumínium ablakok és ajtóklegjobban tervezett szerelvényekként értendők. Lehet, hogy a kifejezés egyszerűnek hangzik, de a tényleges műszaki rendszer jelentősen eltérhet a profilsorozattól, a nyitási stílustól, az ötvözettől, az üvegtől, a hőkialakítástól, a tömítésektől és a környezetvédelmi követelményektől függően.
Hogyan befolyásolja az ötvözetválasztás a teljesítményt
Nem minden alumíniumprofil rendelkezik azonos mechanikai jellemzőkkel. Az ötvözetek családja és az edzettség befolyásolja a szilárdságot, a folyási viselkedést, a nyúlást, a megmunkálási reakciót, és azt, hogy a profil egy adott terhelési követelmény alapján megtervezhető.
Az építészeti rendszerek esetében két gyakran figyelembe vett fokozat a 6063-T5 és a 6061-T6. Nem cserélhetők fel minden alkalmazásban. A helyes választás a kívánt profilgeometriától, a terhelési állapottól, a gyártási módszertől és a projekt specifikációjától függ.
| Anyag fokozat | Tipikus karakter | Tipikus tervezési szempont | Ahol hasznos lehet |
|---|---|---|---|
| 6063-T5 | Erős profil-extrudálási alkalmasság, jó felületkezelési tulajdonságokkal | Hasznos számos hagyományos építészeti profilhoz és részletes extrudáláshoz | Lakossági és általános kereskedelmi rendszerek |
| 6061-T6 | Nagyobb mechanikai szilárdság és erősebb teherbíró képesség | Megfelelő tervezés esetén a szigorúbb szerkezeti követelményeket is támogathatja | Nagyobb szakaszok, nehezebb üvegezés vagy nagyobb szerkezeti kapacitást igénylő alkalmazások |
Az erősség csak az egyik kiválasztási kritérium
Az erősebb ötvözet nem hoz létre automatikusan jobb nyílást. Ha egy profil szükségtelenül nehéz a rendeltetésszerű használatához, előfordulhat, hogy a rendszer más részei nem lesznek jobbak pusztán azért, mert nagyobb az anyagszilárdság. A profilgeometriát, a falvastagságot, a fesztávot, a támasztávolságot, az üveg súlyát, a vasalat elrendezését és a rögzítést továbbra is értékelni kell.
A hasznosabb kérdés nem az, hogy „Melyik ötvözet a legerősebb?” de "Melyik ötvözet támogatja a kívánt kialakítást megfelelő geometriával és gyártási konzisztenciával?" Ez az eltolódás jobb mérnöki döntésekhez vezet, mert összekapcsolja az anyagtulajdonságokat a tényleges alkalmazási feltételekkel.
Anyagkövethetőség és konzisztencia
Nagyobb projekteknél fontos a gyártási tételek közötti következetesség. A kiválasztott ötvözetet és temperálást egyértelműen meg kell határozni a műszaki leírásban, és a gyártási nyilvántartásnak lehetővé kell tennie a jóváhagyott anyagok és a helyettesítő anyagok megkülönböztetését. A konzisztencia különösen fontos, ha a profilmegmunkálást, az eloxálást vagy a bevonatot több gyártási szakaszban végzik.
- Határozza meg az ötvözetet és a temperálást:Kerülje a tág kifejezések használatát, például „nagy szilárdságú alumínium” műszaki megjelölés nélkül.
- Párosítsa a szakaszt a terheléshez:Az anyagválasztást és a profilgeometriát együtt kell mérlegelni.
- Tekintse át a gyártási követelményeket:A vágás, megmunkálás, illesztés és simítás befolyásolhatja a kész alkatrész gyakorlati teljesítményét.
- A nyilvántartások igazítása:Az anyagspecifikációknak meg kell egyeznie a gyártási rajzokkal és a vizsgálati dokumentációval.
Hogyan működik a keretsorozat és a profilmélység
A keretsorozatokat gyakran használják az alumíniumprofil névleges szélességének vagy szerkezeti családjának leírására. Kényelmes kiindulási alapot adnak a vásárlóknak és a tervezőknek az összehasonlításhoz, de a sorozatszám önmagában nem határozza meg az ablak vagy ajtó teljes teljesítményét.
A mélyebb keret több belső teret kínál a kamrák, üvegek, tömítések, megerősítések vagy hőszigetelő alkatrészek számára. A kompaktabb profil karcsúbb vizuális arányokat biztosít. Egyik megközelítés sem egyetemesen jobb. A megfelelő egyensúly az épülettől, az üvegezés konfigurációjától, a szerkezeti fesztávtól, az időjárási hatásoktól és a tervezési céltól függ.
| Tervezési változó | Mit Befolyásol | Miért számít |
|---|---|---|
| Profilmélység | Metszetmerevség, üvegezés elhelyezése, rendszergeometria | A mélyebb szakaszok további szerkezeti és funkcionális teret biztosíthatnak |
| Falvastagság | Helyi merevség, megmunkálási viselkedés, csatlakozási szilárdság | A szakasz nem megfelelő kialakítása torzulást vagy gyenge hardver támogatást okozhat |
| Kamra elrendezés | Szilárdság, vízelvezetés, termikus stratégia | A belső geometria többet befolyásol, mint a megjelenés |
| Üveges zsebméret | Üvegkompatibilitás és tömítési elrendezés | A keretnek megfelelően meg kell támasztania az előírt üvegezést |
Miért tud ugyanaz a sorozat különbözőképpen teljesíteni?
Két, azonos névleges sorozatmegjelöléssel ellátott termék különbözhet az ötvözet, a falvastagság, a kamra kialakítása, a vasalatrendszer, az üvegkonfiguráció és a hőszigetelő szerkezet tekintetében. Ezért a sorozatszámokat a rendszeren belüli azonosítóként kell kezelni, nem pedig univerzális teljesítménycímkéként.
A műszaki beszerzéshez és a tervezési egyeztetéshez hasznos a metszetrajzok egymás melletti összehasonlítása. Ez megkönnyíti az olyan különbségek azonosítását, amelyeket a terméknevek alapján nehéz megítélni.
Választás a megnyitó konfigurációk között
A nyitás stílusa közvetlenül befolyásolja a szellőzést, a tisztítást, a rálátást, a hardverterhelést, a vízgazdálkodást, valamint azt, hogy a nyílás hogyan kölcsönhatásba lép a helyiséggel vagy a homlokzattal. A megfelelő konfiguráció a rendeltetésszerű használattal kezdődik, nem pedig a megjelenéssel.
A csuklós működés hatékony szellőzést és szabad nyílást biztosíthat. Hasznos ott, ahol a közvetlen légáramlás és a praktikus működés a prioritás.
A csúszó levelek a saját síkjukon belül mozognak, ami hasznos lehet ott, ahol a lengő szárny külső vagy belső szabad helye korlátozott.
A felső csuklópántos működés lehetővé teszi a szellőzést, miközben segít kezelni az enyhe esőt, ha a nyílás geometriája és a tömítések megfelelően vannak kialakítva.
A több összekapcsolt panel széles nyílást hozhat létre, ha a projekt erősebb kapcsolatot igényel a belső és a külső terek között.
Tokos rendszerek
A tokos egységek viszonylag közvetlen légáramlási útvonalat biztosíthatnak, és általában ott használatosak, ahol a szellőzés fontos. Mivel a szárny a nyitás irányába nyúlik ki, a tervezőknek ellenőrizniük kell a bútorok elhelyezését, a keringési útvonalakat, a tisztítási hozzáférést és a hardver elérhetőségét.
Csúszó rendszerek
A tolóegységeket gyakran ott választják ki, ahol helytakarékos nyitómozgás kívánatos. A sínek igazítása, a görgő minősége, a vízelvezetés, valamint a mozgó panel és a keret közötti kapcsolat központi szerepet játszik a zavartalan működésben. Egy csúszó rendszert nem szabad csak az alapján megítélni, hogy egy bemutatóterem-minta újonnan milyen simán mozog; a hosszú távú pályageometria és a hardver karbantartása is számít.

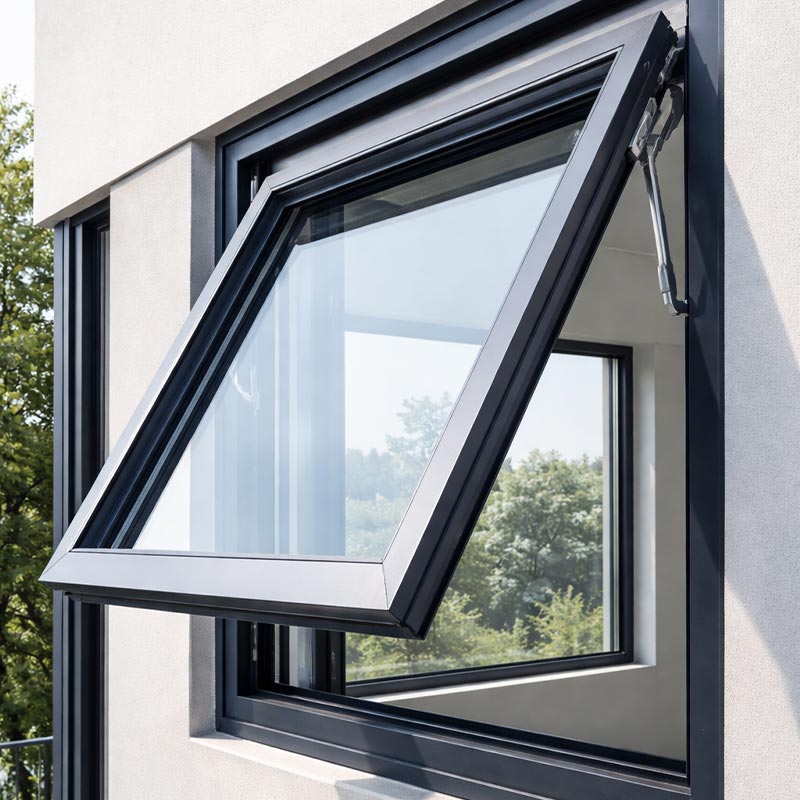

Napellenző és speciális konfigurációk
A napellenző ablakok praktikusak lehetnek az ellenőrzött szellőzéshez, és jellegzetes homlokzati ritmust teremthetnek. A speciális konfigurációk különböző nyitási módokat is kombinálhatnak, például toló- és tokos funkciókat, hogy alkalmazkodjanak a bonyolult helyiségelrendezésekhez.
Hőteljesítmény és időjárás szabályozás
A hőteljesítményt nem önmagában az alumínium határozza meg. A fontos kérdés az, hogy a hő hogyan mozog a teljes szerelvényen keresztül, és a keret, az üveg, a tömítések, a távtartók és a környező szerkezet hogyan kezeli ezt a mozgást.
A hagyományos alumínium rendkívül vezetőképes. Azoknál az épületeknél, amelyek jobb hőteljesítményt igényelnek, a termikusan megszakadt rendszerek megszakíthatják a közvetlen vezető utat a kereten keresztül, ha alacsony vezetőképességű elválasztót használnak a fémszakasz részei között. Erre a célra általában PA66 alapú hőkorlátokat használnak.
Miért fontosak a termikus szünetek?
A hőtörés alapvető célja a közvetlen hőátadás csökkentése a kereten keresztül. A megfelelően megtervezett rendszer javíthatja a belső felület hőmérsékleti viselkedését és csökkentheti a páralecsapódás valószínűségét megfelelő bel- és kültéri körülmények között.
A hőszigetelési teljesítmény azonban nem csupán egy szigetelőszalag hozzáadását jelenti. A hőgát geometriája, a sarkok körüli folytonossága, az üvegélek kialakítása, a hardver interfészek, a keretmélység, a tömítések és a beépítés egyaránt befolyásolja a valós eredményt.
Levegő-, víz- és szélállóság
Az időjárási teljesítményt rendszerként kell értékelni. Nyomótömítések, vízelvezető csatornák, tömítések, üvegezési felületek, nyomásszabályozás, sarokkötések és keretgeometria hozzájárulnak a végeredményhez.
A szélállóság a teljes konfigurációtól is függ. A profil merevsége, az üvegméretek, az oszlopok távolsága, a megerősítés, a lehorgonyzás és az épület magassága jelentősen megváltoztathatja a tervezési követelményeket. Ezért körültekintően kell értelmezni azokat a termékleírásokat, amelyek nem azonosítják a vizsgálati vagy tervezési környezetet.
| Teljesítményterület | Kulcsfontosságú komponensek | Tipikus mérnöki fókusz |
|---|---|---|
| Termikus | Hőzár, keretgeometria, üveg, távtartó, tömítések | Csökkentse a vezetőképes és konvektív hőutakat |
| Légtömörség | Tömítések, sarokkötések, vasalat tömörítés | Folyamatos tömítést kell fenntartani működés és mozgás közben |
| Vízzáróság | Vízelvezető csatornák, síró utak, tömítések, nyomásszabályozás | Az esetleges vizet a belső felületekről távolítsa el |
| Szélállóság | Profil merevség, üveg, megerősítés, horgonyok | Szabályozza az elhajlást és tartsa fenn a biztonságos működést terhelés alatt |
Az éghajlatra érzékeny épületeknél ez a teljes rendszerre kiterjedő megközelítés különösen fontos. A specifikációnak meg kell magyaráznia, hogy az összeállítás mely részei járulnak hozzá a kívánt teljesítményhez, ahelyett, hogy egyetlen elszigetelt teljesítményszámot kontextus nélkül mutatnának be.
Üveg, tömítések, hardver és vízelvezető
A keret csak egy része a nyílásnak. Az üveg, a tömítések, a vasalat és a vízelvezető meghatározhatja, hogy a kész egység az elvárásoknak megfelelően működik-e a napi használat során.
Üveg konfiguráció
A profilrendszerrel kapcsolatban figyelembe kell venni az üvegvastagságot, az üvegtáblák számát, az üreg szélességét, a bevonat kiválasztását, az akusztikai konfigurációt és a biztonsági követelményeket. A nehezebb üveg növeli a szárny és a vasalat által hordozott terhelést, ezért a kompatibilitást ellenőrizni kell, nem pedig feltételezni.
Például egy többrétegű szigetelt üvegezés javíthatja a hő- és akusztikai teljesítményt, de a keretnek elegendő üvegzsebmélységgel és szerkezeti kapacitással kell rendelkeznie ahhoz, hogy eltartsa a kiválasztott felépítést. Az üvegválasztásnak ezért a keret kiválasztásával együtt kell történnie.
Tömítések és tömítések
A tömítések kapcsolatot tartanak fenn az ellenőrzött szétválasztást igénylő alkatrészek között. Az EPDM-alapú tömítőrendszereket széles körben használják építészeti alkalmazásokban, mivel helyesen meghatározva és telepítve hasznos időjárási jellemzőket kínálnak.
A tömítés geometriája is számít. A tömítést megfelelően össze kell nyomni a folytonosság fenntartásához, de nem szabad annyira túlterhelni, hogy a működés szükségtelenül megnehezüljön. A sarokkötések, a tömítések hossza, a hézagok elhelyezése és a beépítés minősége mind hozzájárulnak a tömítés megbízhatóságához.
Hardver
A zsanérokat, zárakat, görgőket, fogantyúkat, szűkítőket, súrlódó rudakat és többpontos rendszereket a szárny méretéhez és súlyához kell igazítani. A hardver kapacitását a működési gyakoriság és a környezeti hatás mellett kell figyelembe venni.
Vízelvezetés
A megfelelően víztelenített keret nem próbál meg minden felületet teljesen szárazra tenni. Ehelyett úgy kezeli a véletlen nedvességet, hogy ellenőrzött utakon vezeti a vizet a külső ürítési pontok felé. A vízelvezető nyílásoknak gyártás, befejezés, telepítés és tisztítás után akadálymentesnek kell maradniuk.
- Üveg kompatibilitás:Erősítse meg a vastagságot, a súlyt, a zseb mélységét és az üvegezés módját.
- A tömítés folytonossága:Ellenőrizze a sarkokat, az illesztéseket, az összenyomást és a csere-hozzáférést, ahol lehetséges.
- Hardver kapacitás:Illessze a szerelvényeket a szárny súlyához, méretéhez és nyitási gyakoriságához.
- Vízelvezető út:Győződjön meg arról, hogy a víznek meghatározott útvonala van a külvilág felé.
Felületkezelés és hosszú távú megjelenés
A felületkezelés vizuális és funkcionális része egy alumínium építészeti rendszernek. A bevonat befolyásolja a színt, a textúrát, a környezeti hatásokkal szembeni ellenállást, a tisztíthatóságot és az elkészült homlokzat vélt minőségét.
Az általános megközelítések közé tartozik az eloxálás, a porbevonat, a hőátadó hatások a faszemcsés megjelenés érdekében, valamint a fluorkarbon alapú bevonatok az igényes külső alkalmazásokhoz. Mindegyik módszer más-más felületi karaktert hoz létre, és a kívánt megjelenésnek és környezeti feltételeknek megfelelően kell kiválasztani.
Eloxált felületek
Az eloxálás ellenőrzött oxidréteget hoz létre az alumínium felületén. Fémes felületeket és tartós építészeti megjelenést tud előállítani, miközben megőrzi a vizuális kapcsolatot az alatta lévő alumínium anyaggal.
Porbevonat
A porfesték széles színrugalmasságot biztosít, és széles körben alkalmazzák kortárs lakossági és kereskedelmi homlokzatokon. Támogatni tudja a szabványos színrendszereket és a projektspecifikus bevonatokat, ha az aljzat előkészítése, előkezelése, kötése és bevonat minősége megfelelően ellenőrzött.
Fa-erezet hatások
A hőátviteli technikák olyan vizuális mintákat hozhatnak létre, amelyek fára emlékeztetnek, miközben megtartják az alumínium hordozót. Ez a megközelítés akkor hasznos, ha egy projekt melegebb építészeti megjelenésre törekszik anélkül, hogy megváltoztatná az alapanyag-platformot.
Mit kell ellenőrizni?
| Befejezés opció | Vizuális karakter | Hasznos megfontolások |
|---|---|---|
| Eloxálás | Fémes és építészeti | Hasznos ott, ahol az alumínium természetes karaktere kívánatos |
| Porbevonat | Egyszínű színek és textúrák széles választéka | Számos lakossági és kereskedelmi színprogramhoz alkalmas |
| Hőátvitel | Fa erezetű megjelenés | Hasznos a kortárs keretezést melegebb vizuális jelzésekkel kombináló projekteknél |
| Fluorkarbon bevonat | Építészeti külső megjelenés | Megfelelő előírás esetén nagyobb igényű homlokzati expozíció esetén is figyelembe vehető |
A színkonzisztencia akkor is számít, ha egy homlokzaton több egység van felszerelve. A projektspecifikációnak meg kell határoznia a felület típusát, a színreferenciát, a fényességgel vagy textúrával kapcsolatos elvárásokat, valamint az elfogadható ellenőrzési kritériumokat.
A rendszerek és az épületalkalmazások összehangolása
A különböző épülettípusok eltérő követelményeket támasztanak a nyílásokkal szemben. Egyetlen univerzális konfiguráció keresése helyett a tervezőknek meg kell határozniuk a projekt domináns környezeti és működési követelményeit.
A prioritások között gyakran szerepel a nappali fény, a szellőzés, az akusztikai kényelem, a takarításhoz való hozzáférés, a hőszabályozás, valamint a vizuális arányok és a gyakorlati használat közötti egyensúly.
Fontosabbá válhat az ismételt működés, a nagyobb üvegezési méretek, a homlokzati koordináció, a biztonság, a tartósság és az egységes megjelenés.
A szélnyomás, a lehorgonyzás, a szerkezeti elhajlás, a vízgazdálkodás és a karbantartási hozzáférés részletes műszaki áttekintést érdemel.
A sóval terhelt levegő növeli az anyagválasztás, a felület-előkészítés, a bevonat minősége, a vízelvezetés és a vasalatkorrózióállóság fontosságát.
Lakossági szempontok
Az otthonokban általában olyan nyílásokra van szükség, amelyek könnyen kezelhetők, tisztíthatók, szellőztethetők és karbantarthatók. A hálószobákban előnyösek lehetnek az akusztikai megfontolások, a lakóterek előnyben részesíthetik a nagyobb üvegezett felületeket, a konyhákban vagy a fürdőszobákban pedig praktikus szellőztetésre lehet szükség. Az ideális konfiguráció inkább a helyiségtől függ, nem pedig az épület kategóriájától.
Kereskedelmi szempontok
A kereskedelmi épületeknél gyakoribb lehet a nyitási ciklus, és magasabbak lehetnek a koordinációs igények. Ugyanazon modul ismételt beszerelése különösen fontossá teszi a méretkonzisztenciát. A rendszer kiválasztása során meg kell vitatni a hardver tartósságát, a csere hozzáférhetőségét és a kivitelezés egységességét.
Sokemeletes és szabad homlokzatok
Az épület magasságának és kitettségének növekedésével a szél és a víz viselkedése egyre jelentősebbé válik. A keretet az üvegméretekkel, a rögzítési pontokkal, az oszlopokkal, a kereszttartókkal és a környező falszerkezettel együtt kell elemezni. Fontos a külső vízelvezetés és a belső felületek összehangolása is, hogy a nyílás megfelelően működjön a telepítés után.
Ipari környezetek
Az ipari létesítmények a nyílásokat pornak, nedvességnek, vegyszereknek, hőmérséklet-változásoknak vagy intenzív tisztításnak tehetik ki. Ezekben a helyzetekben a felületkezelés, a tömítés kiválasztása, a hardvervédelem és a karbantartáshoz való hozzáférés fontosabbá válhat, mint a díszítőelemek.
Hogyan olvassunk el egy műszaki leírást
Egy jó műszaki specifikációnak érthetővé kell tennie a rendszert anélkül, hogy a marketing nyelvezetre hagyatkozna. A vásárlóknak, építészeknek, mérnököknek és szerelőknek tudniuk kell azonosítani, hogy valójában mit szállítanak, és mely feltételekre vonatkozik a megadott teljesítmény.
| Specifikáció Tétel | Mit kell keresni | Miért számít |
|---|---|---|
| Ötvözet és temperálás | Pontos anyagmegjelölés | Alapot ad a mechanikai viselkedés megértéséhez |
| Profil sorozat | Névleges család- és szakaszméretek | Segít azonosítani a keretrendszert és a rendelkezésre álló üvegezési helyet |
| Üvegfelhalmozódás | Üvegvastagság, üreg, konfiguráció | Közvetlenül kapcsolódik a súly-, hő-, akusztikai és biztonsági követelményekhez |
| Termikus kialakítás | Termikus törés anyaga és konfigurációja | Megmutatja, hogyan történik a vezetőképes hőátadás kezelése |
| Levegő és víz teljesítménye | Tesztelt vagy meghatározott teljesítmény egyértelmű feltételek mellett | Kerüli az elszigetelt számok kontextus nélküli értelmezését |
| Szélállóság | Minőség, tervezési nyomás vagy ezzel egyenértékű vizsgálati alap | Összekapcsolja a rendszert a projekt expozíciós és szerkezeti követelményeivel |
| Befejezés | Bevonási vagy eloxálási eljárás és színreferencia | Meghatározza a megjelenéssel és a felületkezeléssel kapcsolatos elvárásokat |
Kérjen metszetrajzokat
A profilszakasz az egyik leghasznosabb dokumentum a műszaki összehasonlításhoz. Megtudhatja, hogy a termék rendelkezik-e termikus kamrákkal, hol helyezkedik el az üveg, hogyan működnek a tömítések, hol futnak a vízelvezető csatornák, és mennyi hely áll rendelkezésre a vasalat számára.
Kérdezd meg, mit írnak le a teljesítményszámok
A számok csak akkor értékesek, ha világos a kontextusuk. A termikus együttható leírhat egy adott szakaszt, az üvegezés felépítését vagy a teljes összeállítást. A vízzáróság vagy a szélállóság besorolása társítható egy meghatározott vizsgálati konfigurációhoz. A műszaki specifikációknak ezért inkább a vizsgált vagy számított állapotot kell magyarázniuk, nem pedig referenciakonfiguráció nélküli számokat.
Különítse el a standard funkciókat a projektspecifikus opcióktól
Egyes jellemzők szabványosak egy termékcsaládban, míg mások a projekt követelményeitől függenek. Az egyértelmű specifikációnak különbséget kell tennie a szabványos profillehetőségek, a rendelkezésre álló üvegkonfigurációk, a kiviteli lehetőségek, a hardvercsomagok és az egyedi méretek között.
Gyakori specifikációs és telepítési hibák
Sok teljesítményproblémát nem maga az alapanyag okoz. Ezek az össze nem illő alkatrészekből, a nem egyértelmű specifikációkból, a rossz gyártásellenőrzésből vagy az ablak- és ajtórendszerrel nem egyeztetett beépítési részletekből származnak.
- Csak megjelenés alapján történő választás:A vékony keret vonzónak tűnhet, de a tervezett üvegmérethez és a környezeti terheléshez megfelelő szerkezeti kapacitást igényel.
- Az üveg súlyának figyelmen kívül hagyása:A nehezebb üvegezés megváltoztatja a szárnyterhelést, és befolyásolhatja a vasalat kiválasztását, a zsanérokat, a görgőket és a keret elhajlását.
- Sorozatszám kezelése teljesítményértékelésként:Ugyanaz a névleges sorozat különböző szerkezeti és termikus konfigurációkat tartalmazhat.
- A vízelvezetés alábecsülése:A vízelvezető útvonalat tömítőanyag, törmelék, helytelen megmunkálás vagy szerelési hibák blokkolhatják.
- Nem megfelelő hardver használata:A hardvernek meg kell egyeznie a nyitási méretekkel, a szárny súlyával, a működési gyakorisággal és a kitettséggel.
- A telepítési koordináció kihagyása:Még egy jól megtervezett egység is rosszul teljesíthet, ha a kerületi interfész nincs megfelelően lezárva, lehorgonyozva és leeresztve.
- A kiviteli nevek összehasonlítása a specifikációk helyett:Két hasonló színnevű bevonat eltérő folyamatkövetelményekkel és külső teljesítményjellemzőkkel rendelkezhet.
- A tartósság homályos nyelvezetére támaszkodva:Az olyan állítások, mint a „nagyon erős” vagy a „hosszú élettartam”, kevésbé hasznosak, mint a meghatározott anyagok, felületkezelés, tesztelési és karbantartási információk.
A telepítés a rendszer része
A nyílást úgy kell felszerelni, hogy kerete megfelelően illeszkedjen, mechanikusan rögzítve és a falszerkezetbe integrálva maradjon. A kerületi hézagok megfelelő anyagokat és részleteket igényelnek a mozgás és a nedvesség kezelésére.
Az igazítás különösen fontos csúszó- és többpontos rendszereknél. Az enyhén nem négyzet alakú keret egyenetlen tömörítést, idő előtti hardverkopást vagy nehéz működést okozhat. Ezért a munka megkezdése előtt meg kell határozni a szerelési tűréseket.
Miért számít a precíziós gyártás?
Az extrudálás csak a gyártási folyamat kezdete. Az építészeti nyílások jellemzően vágást, CNC-megmunkálást, fúrást, sarokmegmunkálást, illesztést, üvegezést, tömítést, felületkezelést, ellenőrzést és csomagolást foglalnak magukban. Mindegyik szakasz befolyásolhatja a végső összeszerelést.
A méretkonzisztencia különösen fontos, mivel az ablakok és ajtók több, egymással kölcsönhatásban álló alkatrészt tartalmaznak. Ha a furat helyzete, vágási hossza, sarokkötése vagy üvegezési zsebe nem konzisztens, a probléma később hardverproblémaként, igazítási problémaként, tömítési problémaként vagy telepítési beállításként jelentkezhet.
Extrudálás vezérlése
Az extrudált profiloknak meg kell tartaniuk a tervezett metszetgeometriát a meghatározott tűréshatárokon belül. A konzisztencia fontosabbá válik, ha a profilokat nagy összeállításokká egyesítik, vagy ha több egységnek vizuálisan kell illeszkednie a homlokzathoz.
CNC feldolgozás
A számítógép által vezérelt megmunkálás javíthatja a hardverlyukak, a vízelvezető jellemzők, a fogantyúpozíciók, a sarokfelületek és más kritikus műveletek ismételhetőségét. A megmunkálás értéke nem egyszerűen az automatizálásban rejlik, hanem az ismételhető folyamatszabályozásban és ellenőrzésben.
Összeszerelés minősége
Az összeszerelő csapatoknak meg kell érteniük a keret méretei, a tömítések, az üveg, a vasalat és a vízelvezetés közötti kapcsolatot. Az alkatrészek megfelelő elhelyezése ugyanolyan fontos lehet, mint az alkatrészek minősége. A nem megfelelően beszerelt prémium tömítés továbbra is beépítési hiba.
Ellenőrzési pontok
- Beérkező anyagok ellenőrzése:Erősítse meg a megadott ötvözet-, profilméreteket és látható anyagállapotot.
- Megmunkálási ellenőrzés:Ellenőrizze a kritikus lyukakat, réseket, vízelvezető nyílásokat és méreteket a jóváhagyott rajzok alapján.
- Összeszerelési ellenőrzés:Ellenőrizze a sarkok igazítását, a hardver beszerelését, a tömítés folytonosságát és az üvegezés alátámasztását.
- Funkcionális ellenőrzés:Működtesse ismételten a reprezentatív egységeket a sima mozgás és a reteszelés megerősítéséhez.
- Ellenőrzés befejezése:Tekintse át a színt, a bevonat megjelenését, a karcolásokat, a kezelési nyomokat és a látható felületi hibákat.
A fegyelmezett gyártási folyamat erősebb kapcsolatot teremt a műszaki specifikáció és az építkezésre érkező között. Ez a kapcsolat különösen értékes az ismétlődő modulokkal vagy szigorú homlokzati koordinációval rendelkező projekteknél.
Gyakorlati kiválasztási keret
A szisztematikus kiválasztási folyamat egyértelműbbé teheti a specifikációt, és csökkentheti annak kockázatát, hogy figyelmen kívül hagyják a kritikus követelményt.
- Határozza meg az épület környezetét:Határozza meg az éghajlatot, a kitettséget, az épület magasságát, a tájolást, a páratartalmat, a sóterhelést és a tisztítási körülményeket.
- Határozza meg a nyitó függvényt:Döntse el, hogy a szellőzés, a nagy átlátszó nyílások, a kompakt mozgás, a biztonság, a hozzáférés vagy az akusztikai vezérlés a legfontosabb.
- Határozza meg az üvegezési követelményt:Határozza meg az üvegvastagságot, az üvegtáblák számát, a biztonsági jellemzőket, az akusztikai célokat és az egység várható tömegét.
- Határozza meg a szerkezeti követelményeket:Tekintse át a nyílás méreteit, a szélterhelést, a fesztávot, a lehorgonyzást és a várható működési erőket.
- Határozza meg a hőigényeket:Határozza meg, hogy szükség van-e termikusan törött konfigurációra, és hangolja össze az üvegezési rendszerrel.
- Határozza meg a felületkezelést:Válasszon eloxálást, porbevonatot, faszemcsés megjelenést vagy más meghatározott felületet a környezeti hatásnak és az építészeti szándéknak megfelelően.
- Hardver meghatározása:Illessze a zsanérokat, zárakat, fogantyúkat, görgőket, tartókat és egyéb szerelvényeket a szárny méretéhez és működési gyakoriságához.
- Telepítés áttekintése:Ellenőrizze a fali interfészeket, a rögzítést, az alátéteket, a kerületi illesztéseket, a vízelvezetést és a beállítási hozzáférést.
- Tekintse át a dokumentációt:Győződjön meg arról, hogy a rajzok, specifikációk, ellenőrzési kritériumok és a jóváhagyott felületminták összhangban vannak a gyártási megrendeléssel.
A rendszereket összehasonlító projektcsapatok számára egy hasznos értékelési mátrix segítségével a megbeszélések a mérhető jellemzőkre összpontosíthatnak az általános termékleírások helyett.
| Értékelési kategória | Kulcskérdés | Előnyben részesített bizonyíték |
|---|---|---|
| Anyag | Az ötvözet és a temperálás egyértelműen meghatározott? | Műszaki anyag specifikáció |
| Profil | A szelvény megfelel a nyílás méretének és a terhelésnek? | Metszetrajzi és tervezési adatok |
| Üvegezés | Támogathatja-e a rendszer a szükséges üvegezést? | Üvegezési zsebek méretei és terhelési adatai |
| Termikus | Megfelelő-e a termikus stratégia az épülethez? | A rendszer részletei és a hőteljesítményre vonatkozó adatok |
| Időjárás | Hogyan történik a levegő és a víz kezelése? | A tömítés elrendezése, a vízelvezetés kialakítása és a vizsgálati adatok |
| Hardver | Az operációs rendszer kompatibilis a szárnyal? | Hardver ütemezés és terhelhetőség |
| Befejezés | A felületkezelés megfelel a környezetnek? | Befejezési specifikáció és ellenőrzési szabvány |
| Telepítés | Következetesen telepíthető és állítható az egység? | A telepítés részletei és a módszer leírása |
A leghasznosabb specifikáció az, amelyet a tervezési, beszerzési, gyártási, minőség-ellenőrzési és telepítési csapatok megérthetnek anélkül, hogy minden szakaszban eltérő értelmezésre lenne szükség.
Amikor van értelme a testreszabásnak
A testreszabott konfigurációk hasznosak lehetnek, ha a szabványos modulok nem felelnek meg teljesen a projekt követelményeinek. A gyakori testreszabási területek közé tartoznak a profilméretek, a nyílásméret, az üvegkonfiguráció, a hardverkombinációk, a felület, a szín, a hőszigetelő konstrukció és a speciális interfész részletek.
A testreszabást továbbra is dokumentált műszaki folyamattal kell ellenőrizni. A testreszabott termékhez jóváhagyott rajzokra, meghatározott tűréshatárokra, egyértelmű anyagkövetelményekre és következetes ellenőrzési módszerre van szükség. A testreszabás akkor a leghatékonyabb, ha egy valós projektkövetelményt old meg, ahelyett, hogy bonyolultabbá tenné, funkcionális előnyök nélkül.
A technikai kommunikáció szerepe
A projektcsapat és a gyártó közötti jó kommunikáció megelőzheti az elkerülhető problémákat. A fontos információk közé tartoznak a nyílás méretei, az üveg specifikációi, a várható környezeti expozíció, a teljesítményprioritások, az előnyben részesített működés, a befejezési követelmények, a telepítési korlátok és a vonatkozó helyi szabványok.
Az egyértelmű kérdések gyakran jobb válaszokat adnak, mint a széles körű kérések. A profilszakasz, az ötvözetminőség, az üvegezési tartomány, a vasalat típusa, a tömítőanyag, a felületkezelési eljárás és az alkalmazandó teljesítménybesorolás megkérdezése hasznosabb műszaki beszélgetést eredményez, mint az egyszerű kérdés, hogy egy termék „jó minőségű-e”.
GYIK
A következő kérdések a modern alumínium építészeti nyílások kiválasztásakor és meghatározásakor általánosan felmerülő műszaki szempontokra vonatkoznak.
Mitől alkalmas az alumínium a modern építészeti ablakokhoz és ajtókhoz?
Az alumínium a viszonylag kis szerkezeti súlyt a hasznos mechanikai szilárdsággal, a kiváló extrudálási rugalmassággal, a méretstabilitással és a felületkezelési lehetőségek széles skálájával ötvözi. Ezek a tulajdonságok lehetővé teszik a gyártók számára, hogy részletes profilszelvényeket hozzanak létre, amelyek integrálják az üvegezési zsebeket, kamrákat, tömítéseket, vízelvezető utakat és hardver interfészt.
A 6061-T6 mindig jobb, mint a 6063-T5?
A 6061-T6 általában nagyobb mechanikai szilárdságot kínál, míg a 6063-T5 széles körben alkalmas építészeti extrudálásra és részletes profilgyártásra. A megfelelő ötvözet a szerkezeti követelményektől, a metszet geometriájától, a gyártási igényektől és a tervezett alkalmazástól függ.
Mit mond nekem a keret sorozatszáma?
A sorozatszám általában egy profilcsaládot vagy névleges keretméretet azonosít egy adott rendszeren belül. Szervezéshez és összehasonlításhoz hasznos, de nem szabad univerzális teljesítménybesorolásként kezelni, mert az ötvözet, a falvastagság, a kamra kialakítása, az üvegezés, a hardver és a vizsgálati feltételek változhatnak.
Miért használnak hőtöréseket az alumínium keretekben?
A hőszakadás megszakítja a közvetlen vezető utat a fémkereten keresztül. Ez javíthatja a hőteljesítményt és segíthet a belső felület hőmérsékletének kezelésében, ha a teljes rendszert megfelelően tervezték megfelelő üvegezéssel és tömítéssel.
Melyik nyitási mód a legjobb a szellőzéshez?
Nincs egyetlen legjobb konfiguráció minden helyiséghez. A tokos és napellenző kialakítások biztosíthatják a közvetlen szellőzést, míg a tolórendszerek alkalmasabbak lehetnek ott, ahol a rendelkezésre álló nyílástávolság korlátozott. A választás során figyelembe kell venni a légáramlást, a helyiség elrendezését, a takarításhoz való hozzáférést, az időjárási kitettséget és a működési szokásokat.
Mennyire fontos az üveg kiválasztása?
Az üveg a teljes nyílás egyik legfontosabb része. Vastagsága, súlya, üvegtábla-konfigurációja, biztonsági jellemzői, valamint hő- vagy akusztikai tulajdonságai befolyásolják a keret kialakítását, a hardver kiválasztását, az üvegzsebek kompatibilitását és az általános teljesítményt.
Testreszabható a felület színe?
Számos alumínium építészeti rendszer támogatja a színek és felületek széles skáláját. A kiválasztott kezeléstől függően a testreszabás tartalmazhat szabványos építészeti színeket, fémes hatásokat, fa erezetű megjelenést és projektspecifikus színreferenciákat.
Mit kell ellenőrizni a gyártás megkezdése előtt?
Erősítse meg a jóváhagyott profilrendszert, az ötvözetet és az edzettséget, a nyílásméreteket, az üvegezés felépítését, a vasalatokat, a tömítéseket, a vízelvezető elrendezést, a felületkezelést, a színreferenciát, a tűréseket, a beépítési felületeket és a vonatkozó teljesítménykövetelményeket. A jóváhagyott rajzoknak tükrözniük kell a végső gyártási konfigurációt.
A nagy üvegezésű nyílászárók esetében is használható-e ugyanaz a rendszer, mint a kisebb lakossági ablakoknál?
Nem feltétlenül. A nagyobb nyílások eltérő szerkezeti és vasalat követelményeket támasztanak, különösen akkor, ha az üveg elnehezül, vagy megnő a szél. A nagyobb szerelvényeket át kell tekinteni a tényleges méretek, terhelések, profilgeometria, megerősítés, üvegezés és rögzítési körülményeik alapján.
Hogyan kell értékelni az időjárási teljesítményt?
A légtömörséget, a vízzáróságot és a szélállóságot a teljes összeszereléssel együtt kell figyelembe venni. Tekintse át a tömítéseket, a sarokkötéseket, a vízelvezető utakat, a profilgeometriát, az üvegezést, a vasalat összenyomását, a beépítési felületeket és azokat a feltételeket, amelyek mellett a megadott vizsgálati eredményeket elérték.
Miért olyan fontos a telepítés minősége?
A telepítés határozza meg, hogy a tervezett keret megfelelően működik-e a tényleges épületben. Az igazítás, a horgonyok, a kerületi illesztések, a vízelvezetés, az üvegezés támogatása és a hardverbeállítás mind befolyásolják a működést és az időjárási teljesítményt. Egy jól megtervezett termék akkor is alulteljesíthet, ha a telepítés nem következetes.
Milyen információkat kell megkapnia a gyártónak egy személyre szabott projekthez?
A projekt hasznos információi közé tartoznak a nyílásméretek, az épület típusa, a környezeti hatás, a kívánt nyitási stílus, az üveg konfigurációja, a szerkezeti követelmények, a hőelvárások, a felület és a szín, a hardverpreferenciák, a telepítési korlátok és a vonatkozó műszaki szabványok.
Jobb nyílások kialakítása jobb specifikáció révén
A modern homlokzati nyitás teljesítménye számos összefüggő döntés eredménye. Az alumínium alkalmazkodó szerkezeti alapot biztosít, de a végeredmény függ a profil kialakításától, az ötvözetválasztástól, az üvegezéstől, a hőleválasztástól, a tömítésektől, a vasalatoktól, a vízelvezetéstől, a felületkezeléstől, a gyártási precizitástól és a beépítéstől is.
Az átgondolt specifikáció tehát a tényleges építési feltételekkel kezdődik. Ha ezeket a feltételeket megértjük, könnyebbé válik a nyíláskonfiguráció kiválasztása, a megfelelő keretcsalád meghatározása, az üvegezési rendszer összehangolása, a szükséges időjárási és termikus jellemzők meghatározása, valamint a gyártás és beépítés során szükséges ellenőrzési pontok meghatározása.
Ez a megközelítés jobb kommunikációt is teremt a projekt során. Az építészek elmagyarázhatják a tervezési szándékot, a mérnökök meghatározhatják a teljesítménykövetelményeket, a beszerzési csapatok összehasonlíthatják a műszaki konfigurációkat, a gyártók pontos gyártási dokumentumokat készíthetnek, a telepítők pedig az interfész részleteinek világos halmazából dolgozhatnak.
A szerkezeti teljesítmény, a tiszta építészeti vonalak, az időjárás-kezelés, a rugalmas felületkezelés és a praktikus, hosszú távú működés kombinációját igénylő projektekhez a gondosan megtervezett alumíniumrendszerek sokoldalú alapot biztosítanak. A kulcs nem a legbonyolultabb konfiguráció kiválasztása, hanem az épülethez, a környezethez és a térhasználathoz illő konfiguráció kiválasztása.
Műszaki konfigurációra van szüksége projektjéhez?
Projektspecifikus profilválasztáshoz, nyíláskonfigurációkhoz, üvegezéssel való kompatibilitáshoz, felületkezeléshez és testreszabott építészeti követelményekhez,lépjen kapcsolatba velünkhogy megvitassák a műszaki részleteket a gyártó csapatával.
